El control de iluminación KNX de Theben pone acentos y proporciona orientación
El crepúsculo es predecible. Por la mañana, por la tarde. Puedes adaptarte a él. Suena banal, pero no lo es, sobre todo cuando hay que programar los sistemas KNX en consecuencia. Hay muchos parámetros a tener en cuenta. La época del año, la salida y puesta del sol, los valores diarios de luminosidad, las condiciones meteorológicas.
Pero funciona. Y funciona especialmente bien con Tebas. Por ejemplo, delante de entradas, accesos o en aparcamientos de empresas, plantas industriales, edificios administrativos o complejos residenciales. En otras palabras, en aplicaciones en las que se necesita más iluminación al comienzo o al final de la jornada laboral.
Los sistemas de control de la iluminación KNX de Theben ponen aquí un acento claro y proporcionan orientación. Exactamente cuando lo necesita. En interiores y exteriores.
Control de iluminación KNX para edificios e instalaciones exteriores: simplemente innovador

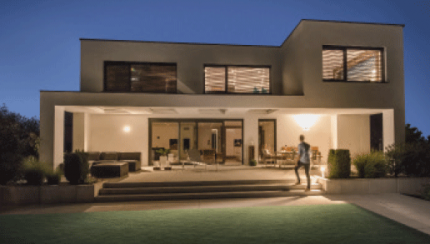

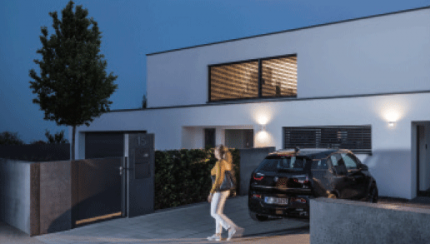

Es agradable llegar a casa y encontrar la luz encendida mucho antes de llegar a la puerta. Tener iluminación de orientación en el jardín o en el aparcamiento da sensación de seguridad. Es cómodo orientarse por la noche en los pasillos de hoteles o centros asistenciales porque una luz tenue nunca le deja a oscuras. Theben facilita la creación de este confort con los detectores de movimiento y reguladores universales KNXLuxa P, que proporcionan siempre la luminosidad deseada. Ya sea a una hora determinada: por la mañana, por la tarde o por la noche. De forma permanente o intermitente. Con valores de luminosidad específicos. O con reacciones y tiempos de encendido específicos.
Principio básico de la luz de orientación

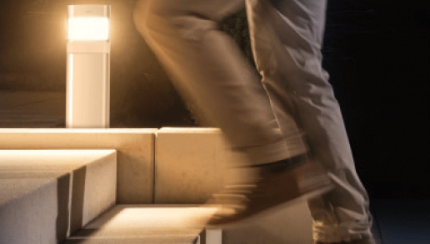

Por la mañana y por la noche, la iluminación básica del 40 % proporciona orientación. Cuando se detecta movimiento, la iluminación se enciende al 100 %. Tras un tiempo de funcionamiento, la iluminación vuelve a atenuarse suavemente hasta el nivel de la luz de orientación.
Control de iluminación KNX para edificios e instalaciones exteriores:
Las ventajas de un vistazo
1. gran área de detección y opciones de aplicación universales
- El detector de movimiento KNX theLuxa P300 KNX para exteriores ofrece una amplia zona de detección de hasta 16 metros y protección antideslizamiento independiente.
- Es apto para montaje en techo y pared. El volumen de suministro incluye escuadras para el montaje en esquinas interiores o exteriores y marcos distanciadores para el guiado lateral de cables.
2. funciones inteligentes
- theLuxa P300 KNX permite conmutar entre valores alternativos de luminosidad y tiempo de funcionamiento. Esto permite tener en cuenta diferentes valores para diferentes horas del día y situaciones.
- Los ajustes más importantes, como la luminosidad y el tiempo de funcionamiento, pueden modificarse a través de los objetos KNX durante el funcionamiento.
3. alta seguridad de inversión
- En los reguladores universales KNX se almacenan diversas curvas de regulación, que corrigen el comportamiento de regulación en función de la fuente de luz utilizada y garantizan así una regulación continua y sin parpadeos de las fuentes de luz LED.
- Dependiendo del tipo de dispositivo, la potencia de regulación es de 400 W o 200 W por canal. Si se necesita más potencia, se puede duplicar a 800 W o 400 W conectando dos canales en paralelo.
- Los actuadores de conmutación empotrados KNX, como el SU 1 KNX, también están optimizados para altas corrientes de entrada y ofrecen opciones de aplicación flexibles gracias a las entradas binarias integradas.
theLuxa P KNX
Este detector de movimiento KNX tiene un alcance de detección muy amplio, de unos 16 metros. Esto es una ventaja, especialmente para los sistemas de grandes edificios, ya que se necesitan menos detectores para cubrir zonas de entrada, aparcamientos o accesos más grandes. Se puede montar de forma variable en la pared o en el techo. Muchas de sus funciones pueden modificarse fácilmente desde el suelo con el mando a distanciaSenda.
Al producto
DM 8-2 T KNX
Tanto si opta por la serie FIX como por la serie MIX, con los reguladores universales KNX de Theben podrá regular fuentes de luz como LED, halógenos y lámparas de bajo consumo de forma continua y sin parpadeos. Los días de altos vatajes han terminado. Hoy en día, el arte reside en regular LEDs con bajos vatajes. Theben tiene en cuenta esta tendencia y ofrece actuadores de regulación KNX con una carga mínima de sólo 2 vatios.
Al producto
RMG 8 S KNX
El actuador de conmutación de 8 canales RMG 8 S KNX sólo tiene 4 módulos de ancho y, sin embargo, conmuta corrientes de entrada de hasta 800 A (200 µs) por canal de forma segura y fiable. La completa gama de actuadores KNX MIX2 abre nuevas posibilidades de diseño en los sistemas KNX. Todo lo que necesita es un módulo básico al que se pueden conectar hasta dos módulos de ampliación de su elección.
Al producto
SU 1 KNX
Gracias a su diseño compacto, el actuador de conmutación empotrable KNX cabe en cualquier caja de distribución e incluso conmuta corrientes de entrada de hasta 740 A de forma fiable y segura. Dos entradas externas para conectar un pulsador, un contacto de señalización o un sensor de temperatura ofrecen la máxima flexibilidad.
Al productoKNX y DALI: Dos estándares abiertos en armonía para la eficiencia energética

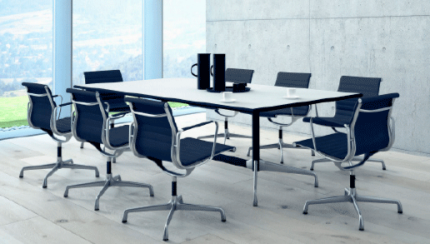

Ya sean oficinas diáfanas, aulas o salas de seminarios: hay mucha luz cerca de la ventana, pero es más oscura en el fondo de la habitación. El amanecer y el atardecer, así como el mal tiempo, intensifican este efecto. La automatización de edificios KNX con control de luz constante, que integra el control de iluminación DALI, garantiza unas condiciones de iluminación agradablemente homogéneas y energéticamente eficientes.
Para ello, Theben ofrece los detectores de presencia decisivos: PlanoSpot KNX y elPrema P360 KNX cubren de forma óptima grandes estancias con áreas de detección cuadradas. PlanoSpot KNX y thePrema P360 KNX utilizan las tres mediciones de luz direccional para determinar con precisión la situación de luminosidad. Esto permite realizar un control de luz constante independiente para dos grupos de luminarias. El gran potencial de ahorro: gracias a la superficie de detección cuadrada, por lo general menos detectores de presencia cubren mejor las habitaciones. Esto ahorra tiempo y dinero en dispositivos, instalación y programación. Y gracias a la precisa medición de la luz y el correspondiente control de la iluminación a través de la pasarela DALI Gateway KNX, se preprograma la máxima eficiencia energética.
Con la pasarela DALI Gateway KNX plus se pueden subdividir 64 dispositivos DALI en hasta 16 grupos de iluminación. La información se intercambia bidireccionalmente entre las luminarias y los sistemas KNX. La ventaja: no sólo se pueden controlar las luminarias, sino que también se pueden mostrar los fallos de los balastos electrónicos o de las lámparas en una visualización KNX.
Conseguir condiciones de iluminación constantes en todos los sistemas con KNX y DALI
Todos tenemos una percepción diferente de la temperatura. Y de forma similar a nuestra percepción individual de la temperatura, sentimos lo mismo sobre la luminosidad: demasiado brillante o demasiado oscuro son términos flexibles y cada uno los percibe de forma diferente.
Sin embargo, todos somos conscientes de que la luz es un bien importante. Un número creciente de expertos lleva años señalando en numerosos estudios los aspectos sanitarios de una iluminación deficiente.
El reto está claramente definido: Por un lado, está la necesidad de ahorrar energía y reducir las emisiones de CO2. Por otro, es necesario crear de forma permanente unas buenas condiciones de iluminación en las que las personas puedan trabajar concentradas y sin problemas de salud. Theben le ofrece la solución adecuada para ello.
Medición de luz direccional
Los detectores de presencia KNX thePrema P y PlanoSpot KNX registran la luz solar gracias a la medición de luz con orientación diferente y controlan el grupo de iluminación cerca de la ventana independientemente del grupo de iluminación dentro de la habitación.
Theben Control de iluminación KNX en el edificio funcional
Las ventajas de un vistazo
1.Alta calidad de detección
- Los detectores de presencia KNX thePrema P y theRonda P disponen de cuatro sensores infrarrojos pasivos parcialmente superpuestos. Esta superposición garantiza una cobertura muy estrecha, con la que se detectan de forma fiable incluso actividades sedentarias con poco movimiento.
- Para la instalación a ras del techo, recomendamos los detectores de presencia KNX PlanoCentro y PlanoSpot con una altura de instalación de sólo 3 mm y una calidad de detección muy buena gracias a la óptica de espejo. El nuevo theRonda S360 FLAT, con una altura de montaje de sólo 5 mm, también es prácticamente invisible.
2.Consumo de energía optimizado
- Las funciones "Presencia breve para zonas de tránsito “ y ”Tiempo de funcionamiento adaptable » reducen considerablemente el consumo de energía.
- La luz puede controlarse de forma totalmente automática a través del detector de presencia KNX, en función del ajuste individual deseado. O de forma semiautomática: en este caso, la luz puede encenderse mediante el interruptor de la luz. El detector de presencia apaga la luz.
3.Más comodidad y flexibilidad
- Los ajustes más importantes, como «Tiempo de conexión» y «Umbral de luminosidad», pueden modificarse en los detectores de presencia KNX a través de objetos KNX durante el funcionamiento.
- Con la pasarela DALI KNX plus, la iluminación no sólo puede conmutarse y regularse. Gracias a la compatibilidad con el tipo de dispositivo 8 (DT8 ), también es posible controlar el color y la temperatura del color.
- La iluminación puede manejarse y controlarse con el controlador de estancias iON 108 KNX. Las hasta 20 funciones del iON 108 KNX pueden manejarse mediante botón y pantalla, así como con una app.
thePrema P KNX
Un campo de detección de 360° de 10 x 10 metros, medición de luz mixta adaptativa de 2 canales, 3 canales de luz: éstas son sólo algunas de las características que hacen delPrema P KNX el detector de presencia ideal para sistemas KNX. El detector destaca realmente cuando se utiliza para controlar no sólo la iluminación, sino también los sistemas de calefacción, ventilación y aire acondicionado a través de sus dos canales de presencia independientes.
Al producto
theRonda P KNX
LaRonda P KNX es un excelente complemento de laPrema P KNX. Especialmente cuando se trata de integrar grandes salas más allá de las aulas , como auditorios o pabellones deportivos, en la automatización de edificios KNX. LaRonda P KNX tiene una gran área de detección circular de 25 m de diámetro y es adecuada para todas las aplicaciones en salas con geometrías inusuales, como salas de conciertos en forma de abanico o pabellones de eventos. La opción de altura de montaje de 2 - 15 m y la clase de protección IP 54 lo convierten en un todoterreno.
Al producto
DALI-Gateway KNX plus
La pasarela DALI KNX plus conecta el protocolo DALI de control digital de la iluminación con los sistemas KNX a través de las habitaciones. Controla hasta 64 dispositivos operativos con una interfaz DALI individualmente o en grupos. La puesta en servicio puede realizarse a través de ETS o de la interfaz web integrada mediante un dispositivo móvil. Otro aspecto destacado es la compatibilidad con DALI DT8, que permite controlar el color y la temperatura de color.
Al producto
iON 108 KNX
Con el controlador de estancias iON 108 KNX, se puede seleccionar un icono de una biblioteca para cada una de las hasta 20 funciones. El icono se puede complementar con nombres de función adecuados y muestra el estado actual. Esto facilita considerablemente el manejo y la navegación por el controlador de estancias. El acceso a través de una aplicación facilita aún más el manejo. La interfaz Bluetooth integrada establece una conexión cómoda y segura entre el iON 108 KNX y el smartphone o la tableta.
Al producto
TA 4 S KNX
En algunos casos, tiene sentido poder intervenir manualmente en un sistema automático de control de la iluminación. Por ejemplo, para encender o apagar permanentemente la luz de la pizarra de la clase. La interfaz de pulsadores con 4 entradas binarias permite utilizar pulsadores e interruptores convencionales para este fin.
Al productoControl de persianas KNX de Theben
Protección solar que siempre reacciona correctamente
El sol sale por el este y se pone por el oeste, pero entre medias y a lo largo de todo el año, tiene un curso asombrosamente variable que afecta de diferentes maneras a los edificios, a las estructuras funcionales y a las personas que trabajan en ellos.
Para algunos, enseguida hace demasiado calor, mientras que a otros les deslumbra la luz solar entrante. Si desea crear unas condiciones constantes de luz y calor y garantizar un entorno de trabajo productivo, los sistemas KNX de Theben son exactamente los componentes adecuados para contrarrestar la compleja interacción entre la posición del sol, el acimut y la elevación: Protección solar eficaz con seguimiento de la posición del sol.
Y todo ello con eficiencia energética: en invierno, la energía solar se utiliza para reducir los costes de calefacción, mientras que en verano, la protección solar reduce la cantidad de refrigeración necesaria.
Seguimiento de la posición del sol para una mejor protección contra el deslumbramiento
La temperatura es de 21 grados centígrados, la velocidad del viento es de 7,5 kilómetros por hora, hay mucha luz y no llueve; en resumen: hace un día precioso y soleado. La estación meteorológica KNX Meteodata 140 S GPS KNX suministra datos como estos a la pantalla multifunción Theben VARIA 826 S KNX en las habitaciones respectivas y a los actuadores de persianas MIX2 KNX en el armario de control - y el sombreado se proporciona de acuerdo con el posicionamiento GPS suministrado.
Básicamente, todo es cuestión de programación: ¿Cuál es la posición de la fachada en relación con el curso del sol? ¿A qué hora del día aparece el sol en la zona protegida definida y cuándo la abandona? ¿Y cómo cambia su posición a lo largo del día y del año? La elevación indica la altura del sol, el acimut la dirección desde la que incide la luz solar. La interacción entre la estación meteorológica GPS, la pantalla multifuncional y el actuador de persiana KNX MIX2 garantiza de forma fiable que en el lado soleado de la fachada siempre prevalezcan unas condiciones de luz agradables, sin provocar deslumbramientos. Tampoco hay que desdeñar el efecto positivo sobre la climatización, ya que un sombreado sensato protege contra el sobrecalentamiento y reduce los costes energéticos del control de la refrigeración. Y todo ello, por supuesto, con la máxima seguridad: en caso de tormentas, hielo y heladas, las persianas se mueven automáticamente hacia arriba.
La ventaja de la solución KNX de Theben: A diferencia de otros proveedores, los datos de medición se procesan
Seguimiento de las lamas
Cuando los rayos del sol están altos, la posición de las lamas se ajusta automáticamente en línea con el sol. Así se evitan los deslumbramientos y la luz solar directa sin excluir por completo la luz diurna.
El control de persianas KNX de Theben acompaña al sol
Las ventajas de un vistazo
1. menos componentes - costes reducidos
- A diferencia de la mayoría de proveedores, los datos de medición se procesan y la posición del sol se sigue directamente en la estación meteorológica KNX Meteodata 140 S GPS KNX. No se requiere un módulo de control adicional.
- La estación meteorológica protege las persianas de heladas, tormentas o lluvia y las coloca en una posición segura. Las casas pasivas con persianas interiores se benefician del actuador de persianas JME 4 T 24V: la versión de 24 V es ideal para estas aplicaciones.
2. adaptable y flexible
- La carcasa transparente de la estación meteorológica KNX Meteodata permite que el color de fondo de la fachada brille y que la estación meteorológica se integre armoniosamente en la arquitectura.
- El reequipamiento también es fácil con los actuadores de radio KNX y no requiere mucho cableado. La comunicación con encriptación KNX Data Secure ofrece la máxima seguridad.
- Los actuadores de conmutación/ciegos de las series MIX2 y FIX ofrecen la máxima flexibilidad. Las salidas de los actuadores de 8 y 16 canales permiten el uso individual como canal de conmutación o ciego. Esto le permite controlar accionamientos y conmutar cargas de forma rentable con un solo dispositivo.
3. comodidad para ahorrar energía
- El seguimiento de la posición del sol garantiza un trabajo muy agradable y sin deslumbramientos. El soporte de calefacción y refrigeración ayuda a reducir el consumo de energía en cualquier época del año.

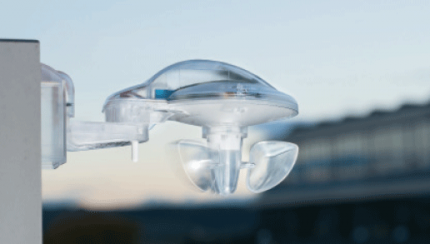

Meteodata 140 S GPS KNX
La combinación de sensor combinado, estación meteorológica y receptor GPS integrado convierte a Meteodata 140 S GPS KNX en un auténtico experto meteorológico. El acimut y la elevación se calculan automáticamente. La temperatura, la lluvia, el viento y la luminosidad se registran con precisión. Gracias al total de tres sensores de luminosidad, la estación meteorológica KNX es adecuada para controlar la protección solar de hasta ocho fachadas.
Al producto
iON 104 KNX
Los pulsadores iON KNX con acoplador de bus integrado permiten una puesta en servicio y una comunicación seguras al ser compatibles con KNX Data Secure. Los pulsadores KNX permiten controlar las funciones de conmutación, regulación, persianas, transmisor de valores, modo de funcionamiento, escena, control de color o secuencia. El sensor de temperatura integrado también permite controlar la temperatura ambiente a través del actuador de calefacción. Los estados se indican mediante LED de estado multicolores con luminosidad regulable o controlada automáticamente. Una cubierta transparente permite etiquetar individualmente los botones.
Al producto
JU 1 S RF KNX
El actuador de persianas inalámbrico controla los accionamientos de persianas, contraventanas, dispositivos de protección solar y de la intimidad, claraboyas y trampillas de ventilación. A través de las dos entradas integradas pueden integrarse directamente en el sistemapulsadores, contactos de ventana o incluso un sensor de temperatura. El actuador también dispone de apoyo integrado para calefacción/refrigeración y ventilación automática. Perfecto cuando se trata de coordinar de forma óptima la iluminación, la temperatura ambiente y la protección solar.
Al producto
RMG 8 T KNX
Con los actuadores KNX MIX2 son posibles diversas combinaciones de dispositivo básico y ampliaciones. El actuador universal aporta aún más variedad al sistema, ya que los canales pueden utilizarse como salida de conmutación o para controlar accionamientos. Estos actuadores de conmutación/ciegos también están disponibles en la serie FIX.
Al productoClimatización de estancias KNX de Theben
Aire fresco con un sistema de climatización de estancias que tiene más a la vista
Básicamente, es una historia sacada directamente de un libro de texto: hace calor, el aire está viciado... y nadie puede concentrarse. Una situación habitual en cualquier aula. Si quieres aprender, necesitas aire fresco. Un sistema de control de calefacción KNX de Theben proporciona precisamente eso.
¿Cómo? Con un bonito efecto secundario: el control de climatización KNX de Theben determina la temperatura ambiente y realiza una medición de CO2, que permite sacar conclusiones sobre el contenido de oxígeno. De este modo, no sólo proporciona un calor agradable, sino que también indica cuándo debe entrar aire fresco.
Y todo el mundo se beneficia: no sólo los alumnos, los profesores y la escuela, sino también el propietario del edificio y todos los que recomiendan, instalan y mantienen esta inteligente forma de automatización de edificios.
Valor educativo: medición de temperatura con medición deCO2
Un sistema KNX sólo tiene sentido cuando se trata de automatizar todo el edificio. Por ejemplo, el control de la temperatura en seis aulas. Ya se trate de un control centralizado o descentralizado: Theben tiene la solución adecuada con una amplia variedad de diseños de actuadores de calefacción.
En las aulas, el sensor de CO2 AMUN 716 S KNX mide la temperatura ambiente, la humedad relativa y el contenido de CO2 del aire. A su vez, el actuador de calefacción regula la calefacción en coordinación con la temperatura interior y exterior. Con el actuador fan coil de Theben, no tiene que elegir entre calefacción o refrigeración: El fan coil ofrece ambas opciones, dependiendo del tipo de instalación. Y el actuador fan coil puede controlar ambas. De este modo, Theben le ofrece una gran seguridad de inversión y flexibilidad.
Cuando hace buen tiempo, el sistema cambia al modo verano y reduce el consumo de energía. El modo de protección contra heladas se activa cuando se abre una ventana. El sistema pasa al modo confort con sólo pulsar el botón de presencia. En cualquier caso, los alumnos de las aulas disfrutan de temperaturas agradables constantes. Además, el sensor de ambiente utiliza la medición de CO2 para proporcionar información sobre la calidad del aire y cuándo es necesaria la ventilación.

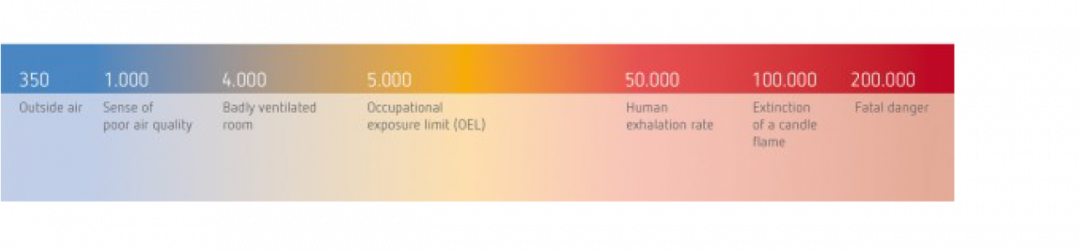

El sensor de aire ambiente AMUN 716 S KNX CO2 mide la concentración de CO2 en un rango de 300-5.000 ppm, así como la humedad y la temperatura.
El climatizador de estancias KNX de Theben regula la temperatura, la calidad del aire y el consumo de energía
Las ventajas de un vistazo
1. menos dispositivos, menos trabajo de instalación
- En cada uno de nuestros actuadores de calefacción actuales se almacena un regulador de temperatura ambiente independiente y completo para cada canal. La temperatura ambiente se transmite desde el respectivo sensor de CO2 AMUN 716 S KNX de cada habitación al actuador de calefacción. Esto reduce los costes del dispositivo, ya que no es necesario un controlador de temperatura ambiente independiente para cada habitación.
- El esfuerzo de instalación puede reducirse significativamente utilizando el actuador de calefacción empotrado HU 1 KNX o la versión de radio HU 1 RF KNX. Ambos dispositivos también soportan la comunicación segura de acuerdo con el estándar KNX Data Secure.
2. monitorización segura
- El actuador fan coil FCA 2 KNX dispone de dos entradas para la monitorización de condensados y para la conexión de un sensor de temperatura externo o un contacto de ventana.
- Todos nuestros actuadores de calefacción actuales disponen de protección contra sobrecargas y cortocircuitos, porque: más vale prevenir que curar.
3. de aplicación universal
- El FCA 2 KNX es compatible con sistemas de 2 y 4 tubos. El sistema de 2 tubos puede utilizarse para calentar o refrigerar, según sea necesario. El sistema de 4 tubos consta de una ida y un retorno separados para el sistema de calefacción y refrigeración. Las válvulas se controlan mediante salidas de 0-10 V, el ventilador puede controlarse mediante conmutación o también mediante 0-10 V.
- El HMT 12 S KNX puede utilizarse para controlar actuadores de 12 x 24 V o de 0-10 V.
AMUN 716 S KNX
El sensor de CO2 AMUN 716 S KNX controla la concentración de CO2 en escuelas y aulas, en oficinas y salas de conferencias, así como en casas pasivas y de bajo consumo energético. Gracias a su controlador de temperatura integrado, es ideal para controlar eficazmente la temperatura ambiente y para el control dependiente del aire ambiente de los sistemas de ventilación en sistemas KNX. Con la placa de montaje universal, el AMUN 716 S KNX puede instalarse en la pared o en una caja de interruptores.
Al producto
HU 1 KNX
El actuador de calefacción empotrado KNX HU 1 KNX elimina la necesidad de un costoso cableado en el armario de distribución. El actuador de calefacción KNX empotrado ofrece dos entradas binarias por dispositivo, una de las cuales puede combinarse con un sensor de temperatura, y alimentación mediante tensión de bus.
Al producto
HMT 12 S KNX
El actuador de calefacción KNX HMT 12 S KNX de Theben puede instalarse fácilmente en el colector del circuito de calefacción mediante un carril de montaje. Ofrece una variedad de potentes funciones que aumentan significativamente la eficiencia energética del sistema de calefacción:
- Ajuste de la temperatura de impulsión en función de la demanda
- No requiere termostato ambiente KNX
- Señal de salida variable
- Regulación en función de la demanda
- Prácticas funciones de protección
Al producto
FCA 2 KNX
El actuador de fan coil FCA 2 KNC ofrece toda la comodidad que se puede desear de un sistema de control de calefacción: La temperatura se puede subir o bajar al grado exacto gracias a las válvulas de control regulables proporcionalmente (1-10 V). Ideal para habitaciones de hotel, edificios de oficinas y complejos de apartamentos. Las dos entradas ofrecen la posibilidad de conectar un sensor de temperatura externo o un contacto de ventana y controlar el condensado. El FCA 2 KNX admite sistemas de 2 y 4 tubos y también puede controlar pequeñas unidades split.
